HS-6060JQ型介电强度测定仪：单杯、三杯、六杯的配置差异

         绝缘油介电强度反映绝缘油被水和悬浮物质污染的程度，是电力用油质量验收的检测项目。北京嘉信恒生环保科技有限公司（以下简称"北京嘉信"）依据DL/T846.7-2016E设计的HS-6060JQ型介电强度测定仪，用于绝缘油介电强度的分析测定，测量范围0～80kV，分辨率0.1kV，升压速度2.0～3.5kV/s可调，提供单杯、三杯、六杯三种配置，适用于电力、化工、石油及第三方检测机构等领域。

         一、从杯数到数据管理：HS-6060JQ型介电强度测定仪的配置维度

         绝缘油介电强度是绝缘油被水和悬浮物质污染程度的检测指标，其数值反映绝缘油在工频电压下的耐受能力。在电力行业中，变压器油、断路器油等绝缘油的介电强度测试结果，是新油验收和运行油监督的依据之一。HS-6060JQ型介电强度测定仪依据DL/T846.7-2016E《高电压测试设备通用技术条件第7部分：绝缘油介电强度测试仪》设计，用于绝缘油介电强度的分析测定，提供单杯、三杯、六杯三种杯数配置，并区分自动测定与数据接入型号。不同检测批量和流程需求下，配置选择存在差异，可从以下三个维度分析。

         二、三类配置需求分析

         （一）检测批量

         单杯配置适用于样品量较少的现场巡检和小型实验室；三杯配置适用于电力、化工行业常规实验室的日检测量；六杯配置适用于第三方检测机构和商检单位的批量样品集中送检，多杯并行测试减少单杯等待周期。

         （二）流程自动化

         HS-6060JQ型介电强度测定仪升压速度2.0～3.5kV/s可调，静放时间15min可调，升压间隔5min可调，升压次数1～6次可选。常规配置按设定参数自动完成升压、击穿判定和结果存储；进一步完成多杯自动切换和连续测试，减少人工值守环节。

         （三）数据管理

         仪器自带存储功能，大屏幕触摸LCD液晶屏显示测试过程。检测数据需要接入实验室信息管理系统的单位，可选择具备LIMS接入能力的型号，测试结果直接上传，减少人工录入环节。

         三、HS-6060JQ型介电强度测定仪的配置方案

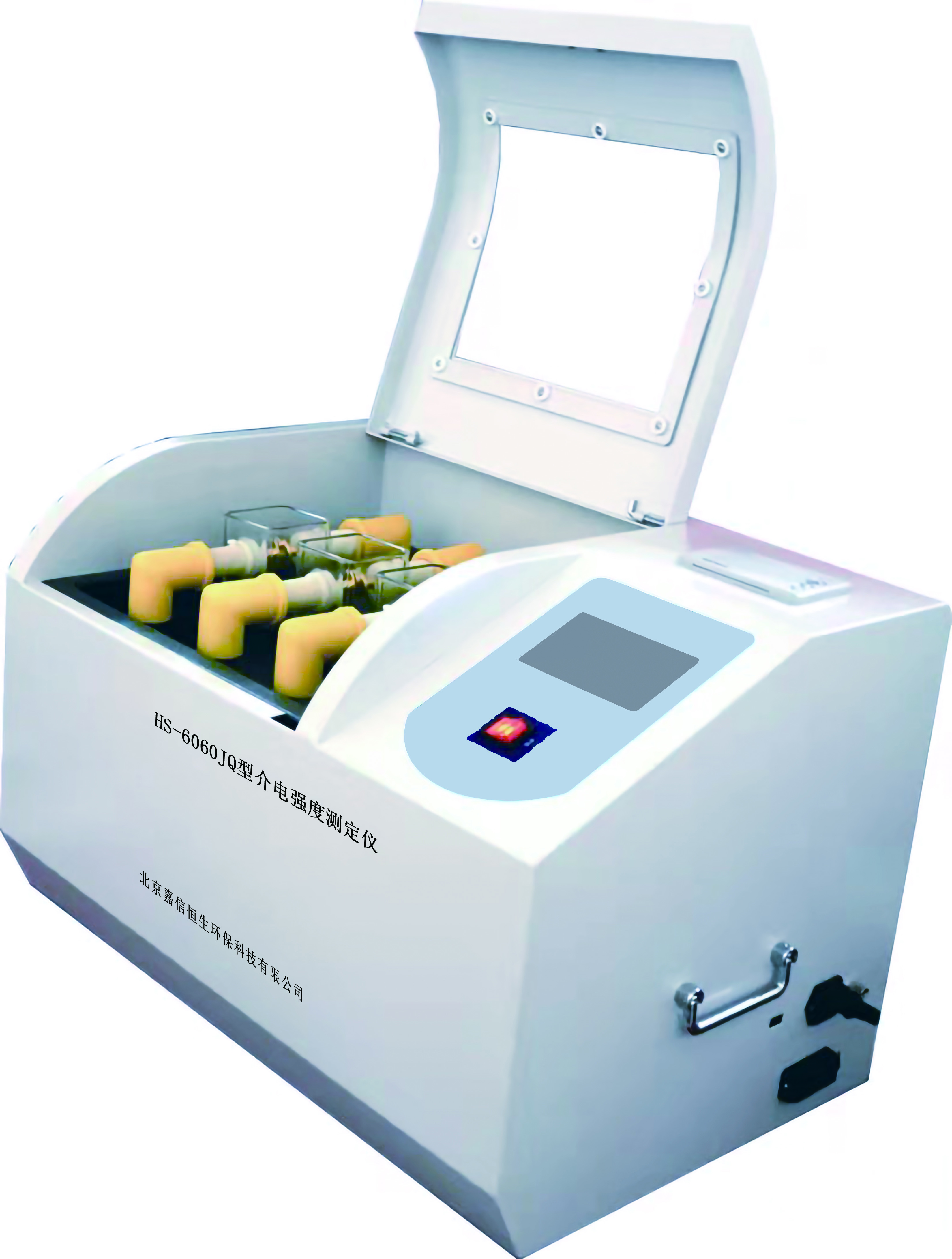

         北京嘉信推出的HS-6060JQ型介电强度测定仪，依据DL/T846.7-2016E《高电压测试设备通用技术条件第7部分：绝缘油介电强度测试仪》设计，用于绝缘油介电强度的分析测定。

         （一）仪器设计依据

         DL/T846.7-2016E规定，将待测绝缘油样品置于测试油杯中，通过高压电极施加工频交流电压，逐渐增加电压，直到绝缘油被击穿或升压达到设定测试电压，测得绝缘油的介电强度。HS-6060JQ型介电强度测定仪按该方法设计，电极间距2.5mm，升压器容量1.5kVA。

         （二）主要技术参数

         测量范围0～80kV，分辨率0.1kV，电压畸变率＜1%，升压速度2.0～3.5kV/s可调，准确度±(2%+2字)，静放时间15min可调，升压间隔5min可调，升压次数1～6次可选，供电电源AC220±22V、50±1Hz，额定功率200W。

         （三）功能特点

         大屏幕触摸LCD液晶屏操作，自带存储功能；大容量单片机控制，高压端采样电路设计，高压端线性输出误差小；内设宽范围看门狗电路，用于运行过程中的异常状态监控；油杯采用特种玻璃一次浇铸成型，密封结构减少渗漏；内部具有过流、过压、短路保护功能，电磁兼容性好；便携式结构，外形尺寸330×310×320mm，仪器重量26kg，户内外使用均可。

         （四）应用场景

         适用于电力、化工、石油、商检、第三方检测机构、科研院所、高校等领域，用于变压器油、断路器油等绝缘油介电强度的分析测定，为新油验收和运行油监督提供数据支持。

         如需了解产品信息或获取技术方案，欢迎致电010-57325920或访问官网产品中心。
