HS-6180SP型气相色谱仪使用中的常见问题及配置建议

         变压器油中溶解气体组分是判断充油电气设备内部故障的检测依据。北京嘉信恒生环保科技有限公司（以下简称"北京嘉信"）依据GB/T 7252-2001和GB/T 17623-2017设计的HS-6180SP型气相色谱仪，用于变压器油及其它石油产品中所含气体组分的分析测定，一次进样完成H2、CO、CO2、CH4、C2H6、C2H4、C2H2共7种组分测定，温控范围室温以上4℃～450℃，适用于电力、化工、石油及第三方检测机构等领域。

          一、HS-6180SP型气相色谱仪使用中的常见问题

变压器油中溶解的气体组分，是判断充油电气设备内部是否存在潜伏性故障的检测依据。HS-6180SP型气相色谱仪依据GB/T 7252-2001《变压器油中溶解气体分析和判断导则》、GB/T 17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》及JJG 700-2016《气相色谱仪检定规程》设计，用于变压器油及其它石油产品中所含气体组分的分析测定。使用中，客户对检测组分范围、检测器分工和进样方式选择的问题较为集中，以下从三类常见问题展开说明。

         二、常见问题解答

         （一）一次进样能测哪些气体组分

          HS-6180SP型气相色谱仪采用双检测器流程，一次进样，双柱并联，二次分流控制，TCD检测H2、O2(N2)，FID检测CO、CO2和烃类气体，一次进样完成H2、CO、CO2、CH4、C2H6、C2H4、C2H2共7种组分的分离测定。

         （二）程序升温和温控范围如何满足多组分分析

         仪器温控区域8路，温控范围室温以上4℃～450℃，温控精度±0.01℃，程序升温阶数8阶，程升速率0.1～39℃/min（普通型）、0.1～80℃/min（高速型），通过程序升温使不同沸点组分在同一分析周期内依次出峰。

         （三）进样方式和检测器如何选配

         进样器种类可选填充柱进样、毛细管进样、六通阀气体进样、自动顶空进样；检测器至 多同时安装3个，FID、TCD、ECD、FPD和NPD任选，按分析对象选配。

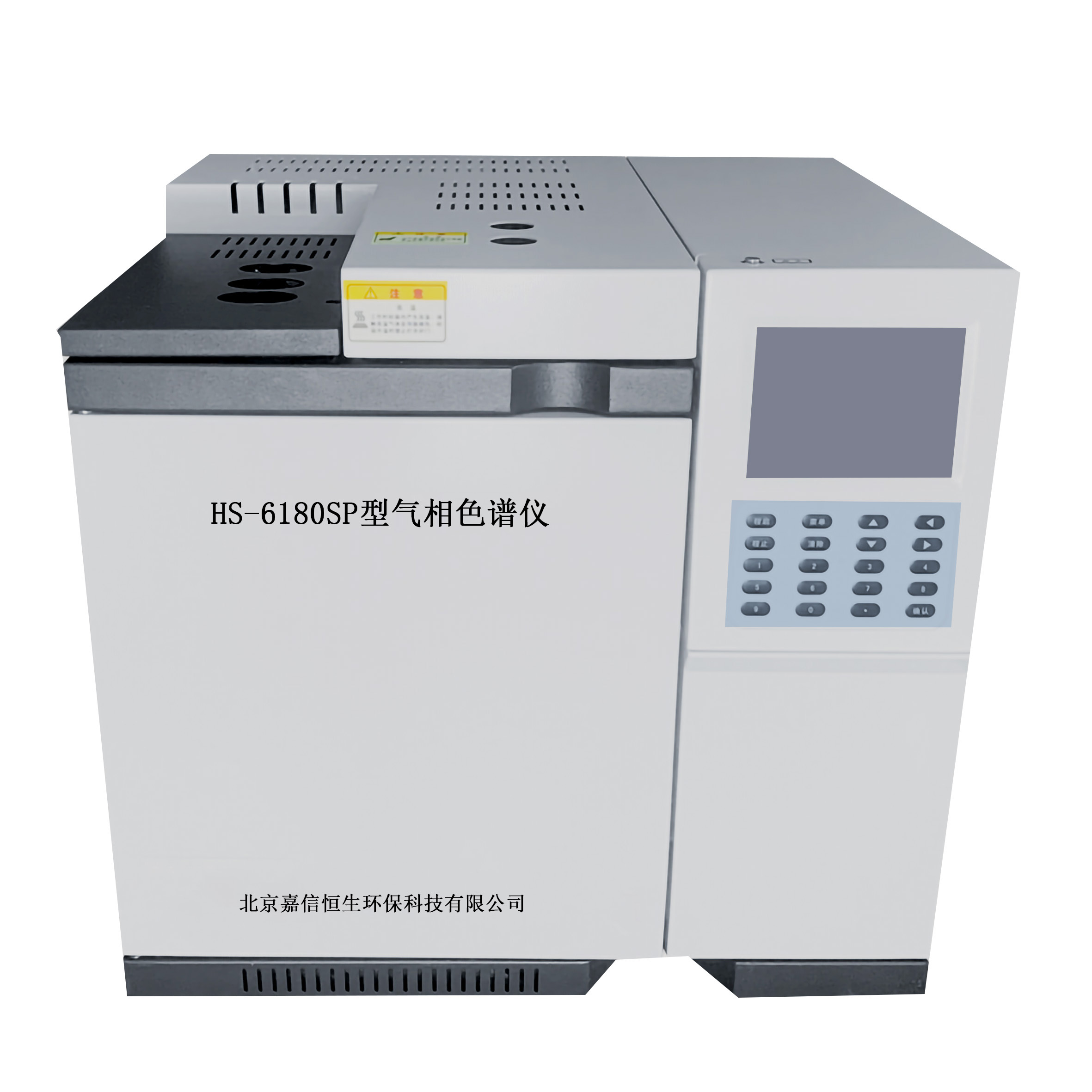

         三、HS-6180SP型气相色谱仪：产品配置与功能详解

         北京嘉信推出的HS-6180SP型气相色谱仪，依据GB/T 7252-2001、GB/T 17623-2017及JJG 700-2016设计，用于变压器油及其它石油产品中所含气体组分的分析测定。

         （一）仪器设计依据

          气相色谱法利用试样中各组分在气相和固定液液相间的分配系数不同，汽化后的试样被载气带入色谱柱，各组分在两相间反复多次分配，因固定相对各组分的吸附或溶解能力不同，运行速度不同，经过一定柱长后彼此分离，按顺序进入检测器，产生的离子流讯号经放大后记录为色谱峰。HS-6180SP型气相色谱仪按该方法设计。

         （二）主要技术参数

          检测组分H2、CO、CO2、CH4、C2H6、C2H4、C2H2；温控区域8路，温控范围室温以上4℃～450℃，温控精度±0.01℃；程序升温阶数8阶，程升速率0.1～39℃/min（普通型）、0.1～80℃/min（高速型）；显示方式320×240大屏幕触摸LCD液晶屏；气路控制机械阀控制方式或EPC方式任选；通信接口以太网IEEE802.3；环境温度5～45℃；环境湿度≤85%RH；供电电源AC220±22V、50±1Hz；额定功率2500W；外形尺寸572×552×465mm；仪器重量20kg。

         （三）功能特点

         双检测器流程，一次进样，双柱并联，二次分流控制；TCD检测H2、O2(N2)，FID检测CO、CO2和烃类气体；仪器内置24位AD电路，具有基线存储、基线扣除功能；全微机控制键盘操作，检测器自动识别，具有故障诊断和断电数据保护功能，可自动记忆设定参数；以太网通信接口，支持通过企业内部局域网、互联网实现远距离数据传输，并可连接生产厂家进行远程诊断。

         （四）配置

          FID检测限Mt≤3×10⁻¹²g/s（正十六烷-异辛烷溶液），线性范围≥10⁶；TCD灵敏度S≥3500mV·mL/mg（常规）、5000mV·mL/mg（高灵敏）（苯-甲苯溶液），线性范围≥10⁴；另可选配ECD、FPD、NPD检测器，至 多同时安装3个。

         （五）应用场景

         适用于电力、化工、石油、商检、第三方检测机构、科研院所、高校，以及充油电气设备制造企业、变压器厂、互感器厂、高压电瓷厂、套管厂、发电厂、供电局等单位，用于变压器油及其它石油产品中气体组分的分析测定。

         如需了解产品信息或获取技术方案，欢迎致电010-57325920或访问官网产品中心。
