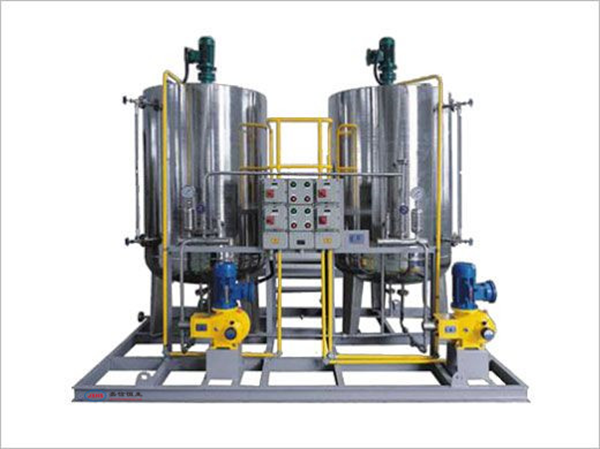

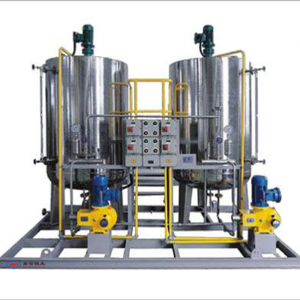

JX-8300型炉外加药装置
炉外加药装置包括原水加凝聚剂、原水加助凝剂、循环水加稳定剂(缓蚀剂)、循环水加阻垢剂、循环水加剂装置、启动锅炉房加氨,启动锅炉房加加磷酸盐、凝汽器硫酸亚铁镀膜等装置。单元式的组合形式一般为一箱一泵,一箱二泵,二箱二泵,二箱三泵,其系统与炉内加药装置类同。装置主要部件的材质为:不锈钢、碳钢衬胶(衬塑)、ABS工程塑料,视用户要求及所加药剂性质决定。
主要特点
1、小单元结构,变频调节,连续加药。
2、加药泵出口设有流量计,此设计可直观反映加药泵实际工况下的流量。
3、低液位自动停泵。
4、可实现主备泵自动切换。
5、具有热继保护功能,防止电机过载。
6、具有手动、自动和软手动等多种控制方式,互相闭锁,更大限度的满足现场要求。
7、为计算机提供控制接口,便于电厂今后计算机联网,实现远程控制。
8、电气短路保护、过电流保护、缺相保护等功能,当出口堵塞或出口阀门未开启时,相关阀门自动开启,将泵出口药液回流至溶液箱或直接排污。
9、溶液箱上配置了带报警信号的液位计,具有高、低液位声光报警功能。
主要技术参数
分类 | 名称 | 单元成套组合形式 | 溶液箱容积(立方米) | 泵的技术参数 | 电负荷(KW) | 荷重(吨) | ||
流量L/H | 压力Mpa | 功率KW |
|
| ||||
原水加药 | 加絮凝剂装置 | 一箱二泵二箱二泵 | 1-2 | 5-1000 | 0.32-1.0 | 0.55、1.5 | 3-8 | 2.5-5 |
加碱装置 | 1-2 | 150-400 | 0.8-2.0 | 0.75、1.5 | ||||
加助凝剂装置 | 1-2 | 50-1000 | 0.32-1.0 | 0.55、1.5 | ||||
循环水加药 | 循环水加缓蚀剂装置 | 一箱二泵 | 1-2 | 50-70 | 0.37-1.0 | 0.55-1.5 | 3-8 | 2-6 |
循环水加阻垢剂装置 | 二箱二泵 | |||||||
循环水加剂装置 | 二箱三泵 | 1-3 | 3.6m³/H | 0.15 | 1.5 | |||
锅炉启动层加药 | 加氨装置 | 一箱二泵 | 0.5-1 | 20-50 | 1.6 | 0.37、0.55 | 3 | 1-2 |
加磷酸盐装置 | 二箱三泵 | 4.2-6.3 | 0.55、0.75 | 4 | ||||
凝汽器镀膜 | 凝汽器镀膜装置 | 一箱一泵 | 1-3 | 2-4m³/H | 0.4左右 | 3 | 5-6 | 2-5 |
二箱二泵 | 10-11 | 3-7.5 |
