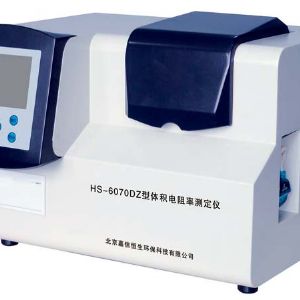

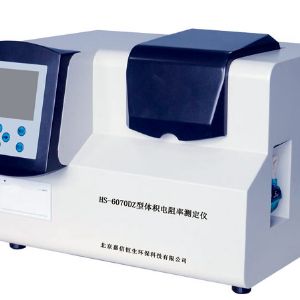

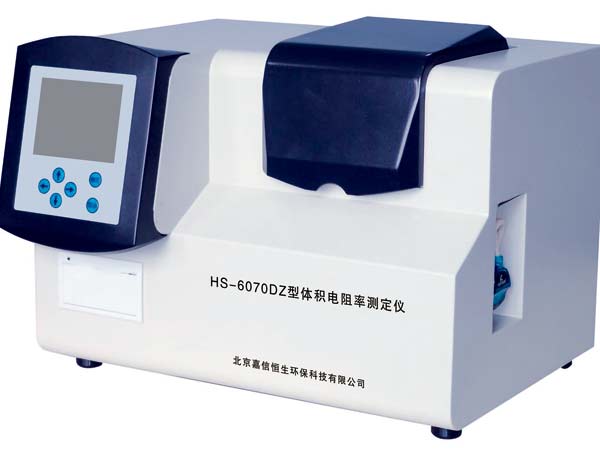

产品概述

1、适用标准

本仪器依据国家标准DL/T 421-2009《电力用油体积电阻率测定法》设计研发制造，主要用于绝缘油体积电阻率及其他物体绝缘电阻率的分析测定。

2、应用领域

本仪器适用于电力行业、化工行业、石油、商检、第三方检测机构、科研院所、高校等领域，为生产研发及科研测试等提供数据。

3、工作原理

根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I。

4、功能描述

本仪器采用大屏幕液晶显示，电杯采用三电极、内外电双控温结构，具有空杯电清洁干燥质量的检验及自检、自动加排油功能；采用经典PID控温方式，自动恒温，自动测量，具有保存，打印试验结果功能。

主要特点

1、便携式结构设计，可对2.5mm间隙油杯进行测试。

2、具有重量轻，体积小等特点，适用于现场使用。

3、采用新型AVR单片机作为核心微处理器，运行速度快，抗干扰能力强。

4、液晶图文显示，关键操作汉字提示，不掉机实时钟。

5、自动打印试验结果，测量精度高，稳定可靠。

6、可升温至90℃可以作高温绝缘油试验。

主要技术参数

1、测试范围：1.0×106～1.0×1013Ω·m

2、分 辨 率：0.1×10⁵Ω·m

3、重复性：体积电阻率≤1.0×1010Ω·m时≤15%

体积电阻率＞1.0×1010Ω·m时≤25%

4、再现性：体积电阻率≤1.0×1010Ω·m时≤25%

体积电阻率＞1.0×1010Ω·m时≤35%

5、测试电压：500V

6、测试压差：＜0.5%

7、显示方式：大屏幕LCD液晶屏

8、恒温时间：0～59min

9、充电时间：0～99s

10、放电时间：0～9min

11、温控精度：±0.5℃

12、电杯参数：

电类型：三端电极，内外电双控温

电材料：特殊钢

绝缘材料：聚四氟

电间距：2.0mm

空杯电容：30.0±1pF

空杯绝缘电阻：＞3.0×1012Ω

13、环境温度：5～45℃

14、环境湿度：≤85%RH

15、供电电源：AC220±22V、50±1Hz

16、额定功率：1000W

17、外形尺寸：500×350×450mm

18、仪器重量：8Kg

选型指南

1、可选择高档自动测定仪

2、可选择高端测定仪，能够接入实验室信息管理系统LIMSS
