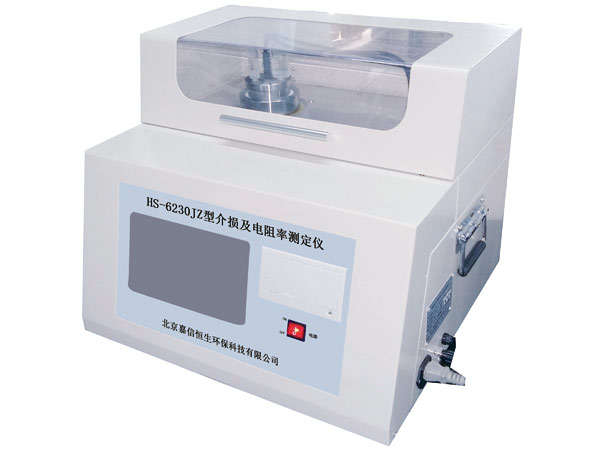

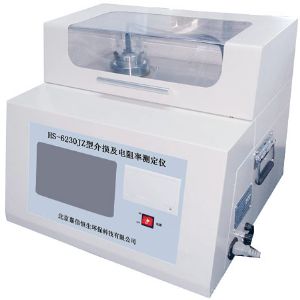

产品概述

1、适用标准

本仪器依据国家标准GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计研发制造，主要用于电力设备中的绝缘液体的介质损耗值、介电常数和体积电阻率的分析测定。

2、应用领域

本仪器适用于电力行业、化工行业、石油、商检、第三方检测机构、科研院所、高校等领域，为生产研发及科研测试等提供数据。

3、工作原理

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ（普西），Ψ的余角δ（德尔塔）称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。

4、功能描述

本仪器结构为集油杯、加热、控温、调压功能为一体。采用点阵液晶显示器，中文菜单，操作简单；试验结果汉字打印。空杯自动校准。具有过压、过流、限温保护功能。

主要特点

1、油杯具有排油电磁开关，可以在不拆卸油杯的情况下排空杯中试样油，并可用试样油冲洗油杯。

2、仪器采用中频感应加热，具有加热均匀、速度快、控制方便等优点。

3、内部标准电容器为SF6 充气三点式电容，测试不受环境温度、湿度影响。

4、具有空电杯校准功能，校准数据自动保存。测量空电杯的电容量和介质损耗因数，以判断空电杯的清洗和装配状况。

5、仪器选用大屏幕LCD显示器，汉字显示，人机对话。

6、具有过压、过流、限温保护功能。

主要技术参数

1、测量范围：介损tgδ0.00001～1

电容50～200pF

电阻率2.5MΩ·m～20TΩ·m

2、测量精度：介损tgδ±（示值×0.5%+0.0001）

电容±（示值×0.5%+0.1pF）

电阻率±0.001MΩ·m

3、介电常数：0～40

4、相对介电常数：±（示值×0.5%+0.1）

5、测试电压范围：AC 0～2000V、DC 0～500V

6、测试温度范围：室温～125℃

7、显示方式：大屏幕触摸LCD液晶屏

8、环境温度：5～45℃

9、环境湿度：≤85%RH

10、供电电源：AC220±22V、50±1Hz

11、额定功率：500W

12、外形尺寸：470×430×380mm

13、仪器重量：25Kg

选型指南

1、可选择高档自动测定仪

2、可选择高端测定仪，能够接入实验室信息管理系统LIMS
