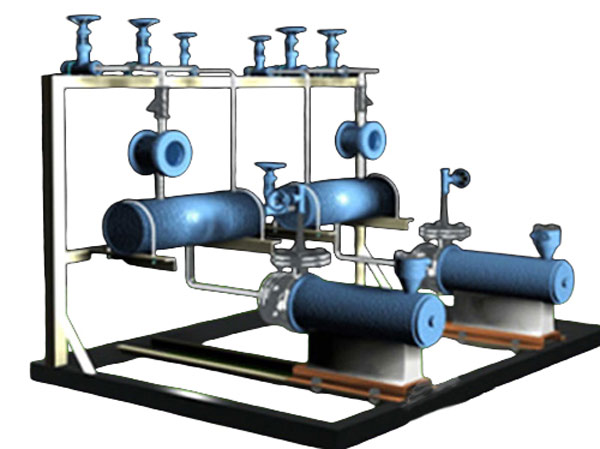

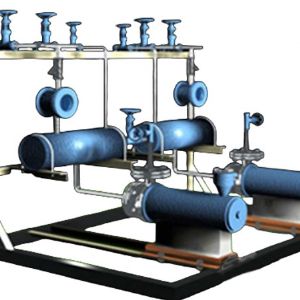

产品概述

1、适用标准：本装置依据国家标准GB150-2011《钢制压力容器》、JB/T2932-1999《水处理设备制造技术条件》、SDDZ037《电厂水处理设备制造质量分等标准》、ZBJ98003-87《水处理设备油漆、包装技术条件》等设计研发制造。

2、应用领域：装置适用于电力行业、核能发电、工业制造，还可以应用于其他需要维持高真空状态的环境，如科研实验、航空航天等。

3、工作原理：凝汽器检漏装置的工作原理是通过同步具有高抽吸能力和小容量特性的真空泵凝结水从处在高真空运行状态下的凝汽器中抽出，经在线化学分析仪表测量其各项化学指标，进而达到目的。保证凝汽器长期安全可靠地运行，降低泄漏事故、人员劳动强度、耗费时间及效益损失。

4、功能描述：从凝汽器热井取样点抽出有代表性和实时性的凝结水样，样水经取样架上的进水阀门后汇流至Y型过滤器，滤除颗粒杂质后进入监流器，随既进入吸水箱。从吸水箱上另引一回气管路经回气阀门将蒸汽引回凝汽器热井。真空泵的出水侧经逆止阀，输送样水至检漏盘，流经样水主管路上的流量分派阀和回水阀门后返回凝汽器热井。通过流量分派阀的调整作用，分支管路分别输送样水至人工取样点，压力表和在线化学分析仪表，其中化学仪表的测量回水返回样水主管路发电厂凝汽器在线监测冷却水泄漏的装置，它能快速地判断凝汽器是否泄漏，准确检测泄漏点的位置，并通过计算机数据采集系统对其分析数据进行采集并计算泄漏率，对凝结水水质的有效控制起着非常重要的作用。

主要特点

1、自动智能控制系统，整体系统设计采用了全密封结构设计。

2、采用了先进的循环抽取原理,提高了抵抗负压并抽吸样水的能力，而且杜绝了凝汽器检漏装置本身向凝汽器内部泄漏空气的情况。

3、低压抽吸真空泵保证凝汽器检漏装置正常运行。它集真空泵和离心泵的优点于一身，大大降低了汽蚀余量NPSH值，即使安装在凝汽器底部狭小的空间也能保证高抽吸能力和连续运行的高可靠性。

4、热继电器对真空泵的全 方位保护。大电流保护，空运转保护装置能防止真空泵运行在小电流空运转，有效杜绝了真空泵打空泵现象。样水压力开关能时时刻刻在线监测真空泵出口的压力值，如果样水压力过低就会自动切断电源进行自我保护。

主要技术参数

1、设计压力：1.0MPa

2、工作压力：0.25MPa

3、工作液体温度：≤55℃

4、样水进口公称通径：DN40（内径约40mm）

5、样水出口公称通径：DN25（内径约25mm）

6、额定流量：30L/min

7、额定扬程：25mH₂O

8、额定电压：三相380V

9、额定电流：4.2A

10、额定功率：1.5kw

11、吸入口通径：DN40

12、出水口通径：DN25

13、环境温度：55℃以下

14、相对湿度：95％以下

15、供电电源：AC380V±10%、

16、装置功率：5KW

17、装置重量：300Kg

18、外形尺寸：1800*1500*1600mm

配套仪表柜

1、钠离子检测仪：用于检测凝结水中的钠离子含量

2、电导率监测仪：测量凝结水的导电度，判断是否有泄漏

3、离子交换系统：用于进一步净化样水，提高检测准确性

4、电气控制单元：控制整个装置的运行
