绝缘油介电强度测定仪如何选型？从DL/T 846.7-2016E说起

绝缘油介电强度测定是评价绝缘油被水分和其他悬浮物质物理污染程度的方法之一，其测定结果用于判断绝缘油是否满足电力设备运行要求。DL/T 846.7-2016E《高电压测试设备通用技术条件 第7部分：绝缘油介电强度测试仪》是绝缘油介电强度测试仪的产品标准，规定了绝缘油介电强度测试仪的技术要求、试验方法、检验规则等内容。选型时需关注三个维度：样品检测量（单杯/三杯/六杯）、自动化程度（手动/自动）、数据管理能力（是否具备LIMS接入功能）。北京嘉信恒生环保科技有限公司（以下简称“北京嘉信”）依据DL/T 846.7-2016E设计的HS-6060JQ型介电强度测定仪，可用于电力、化工、石油等行业绝缘油介电强度的分析测定。

 一、选型先看标准：DL/T 846.7-2016E规定了哪些技术要求？

绝缘油介电强度测定仪的选型，首先应了解产品标准的技术要求。

DL/T 846.7-2016E《高电压测试设备通用技术条件 第7部分：绝缘油介电强度测试仪》是绝缘油介电强度测试仪的产品标准，规定了绝缘油介电强度测试仪的技术要求、试验方法、检验规则等内容。该标准是高电压测试设备通用技术条件系列标准（DL/T 846.1-2016至DL/T 846.8-2016）的组成部分。

根据DL/T 846.7-2016E的要求，绝缘油介电强度测试仪需满足以下技术指标：

  1、电压输出：测量范围、升压速度、电压畸变率等指标需符合标准规定

  2、电极系统：电极间距、电极形状和尺寸有明确要求（标准规定电极间距为2.5mm）。

  3、油杯：油杯材质和结构需满足测试要求。

  4、安全保护：设备需具备过流、过压、短路等保护功能。

  5、测量准确度：电压测量准确度需满足标准规定的误差范围。

选型时，应首先确认仪器技术指标是否满足上述标准要求，这是设备选型的基本前提。

二、选型二问：单杯还是多杯？是否需要LIMS接入？

（一）检测样品量——单杯、三杯还是六杯？

绝缘油介电强度测定仪按油杯数量分为单杯、三杯和六杯三种规格。选型时需根据日常检测样品量进行选择：

         三杯和六杯规格的优势在于：可在相同条件下同时完成多个样品的击穿电压测定，减少升压间隔等待时间。对于电力行业定期检测大批量绝缘油样品的场景，多杯规格可提升检测效率。

         （二）数据管理——是否需要接入LIMS？

         实验室信息管理系统（LIMS）在电力行业实验室的逐步推广，对检测仪器的数据输出和系统接入能力提出了新要求。具备LIMS接入能力的介电强度测定仪，可将检测数据自动上传至管理系统，实现检测数据的电子化记录和溯源管理。

         对于已运行LIMS或计划建设LIMS的实验室，建议选择具备LIMS接入能力的测定仪型号，避免后续系统升级时的设备换代成本。

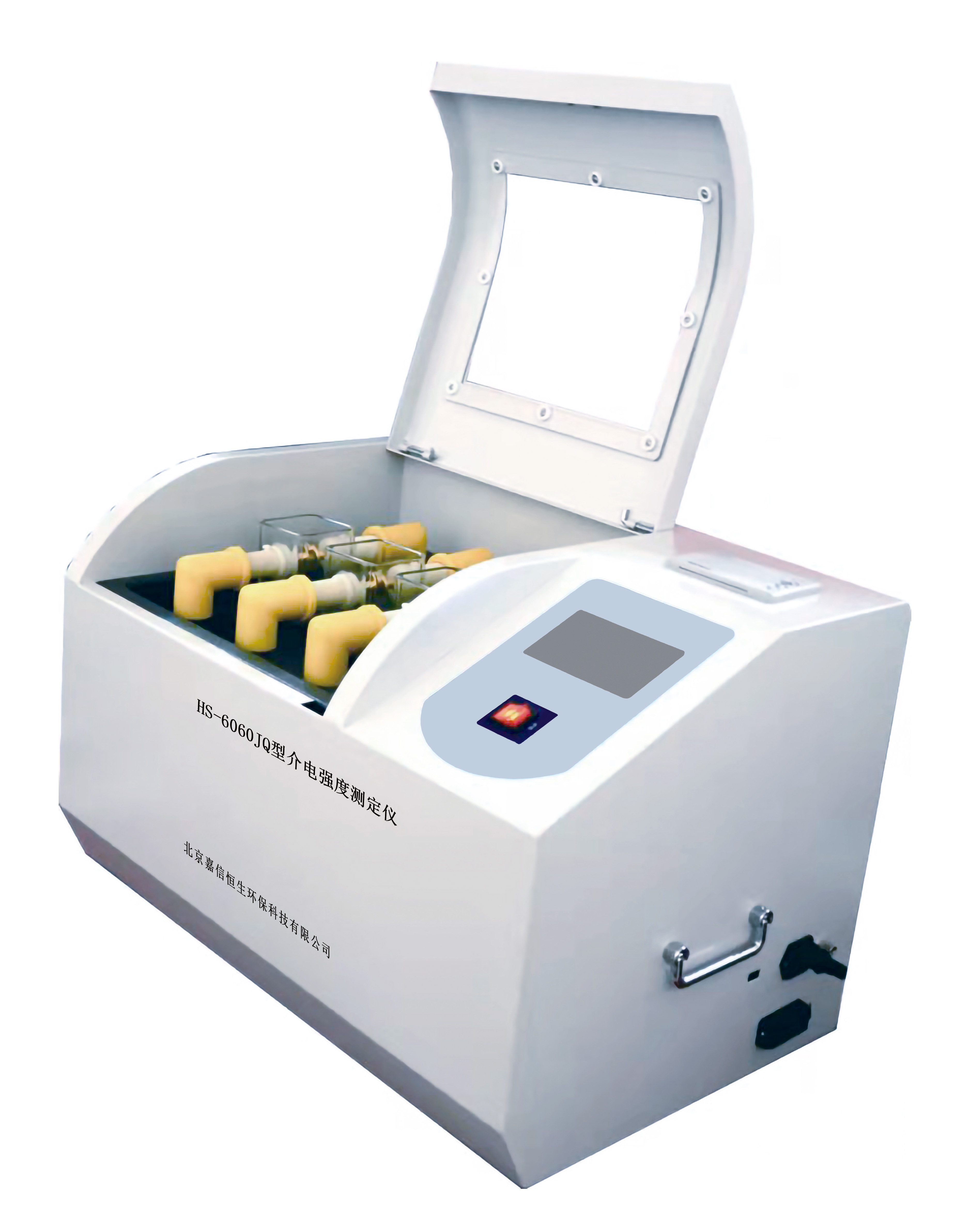

         三、HS-6060JQ型介电强度测定仪：回应三类选型需求

         北京嘉信推出的HS-6060JQ型介电强度测定仪，依据DL/T 846.7-2016E设计，用于绝缘油被水和其他悬浮物质物理污染程度的分析测定。该仪器在三个选型维度上提供了灵活配置。

         （一）依据标准设计

         HS-6060JQ型介电强度测定仪依据DL/T 846.7-2016E设计研发制造。仪器测量范围覆盖0至80kV，分辨率0.1kV，电压畸变率＜1%，升压速度在2.0至3.5kV/s范围内可调，准确度为±(2%+2字)。升压器容量1.5kVA，电极间距2.5mm。上述技术指标满足现行电力行业标准对绝缘油介电强度测试仪的要求。

         （二）三种规格可选

         HS-6060JQ型介电强度测定仪可提供单杯、三杯、六杯三种规格，用于不同样品量的检测需求。三杯和六杯规格可在相同条件下同时完成多个样品的测定，减少升压间隔等待时间。选型时可根据日常检测样品量选择对应规格。

         （三）产品主要特点

         仪器采用彩色触摸屏幕，采用大容量单片机控制。油杯采用特种玻璃一次浇铸成型。仪器内部具有过流、过压、短路等保护功能。易于移动，户内外使用均较方便。仪器自带存储功能，可记录升压次数及每次击穿电压值。

         （四）LIMS接入可选

         根据选型指南，HS-6060JQ型介电强度测定仪可选择具备LIMS接入能力的型号，满足实验室对检测数据自动上传和电子化溯源的管理需求。

         如需了解设备详情、选型方案及技术服务，欢迎致电010-57325920咨询。
