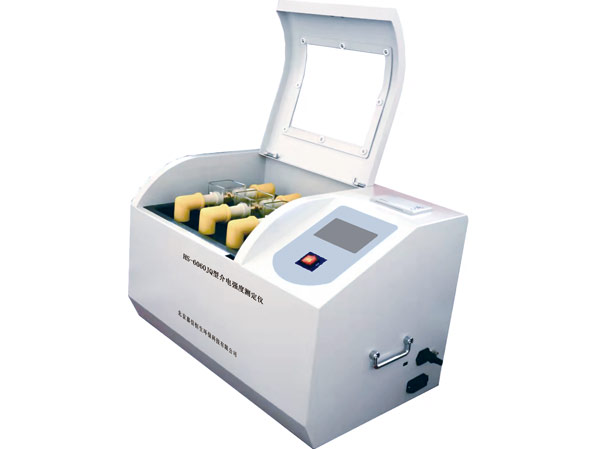

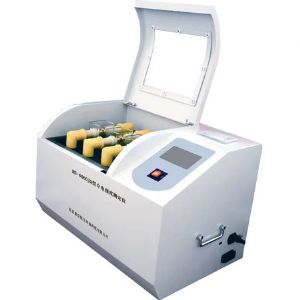

产品概述

1、适用标准

本仪器依据国家标准DL/T 846.7-2016E《高电压测试设备通用技术条件 第7部分：绝缘油介电强度测试仪》设计研发制造，用于绝缘油被水和其他悬浮物质物理污染程度的分析测定。

2、应用领域

本仪器适用于电力行业、化工行业、石油、商检、第三方检测机构、科研院所、高校等领域，为生产研发及科研测试等提供数据。

3、工作原理

将待测绝缘油样品置于测试油杯中，通过高压电施加工频交流电压，逐渐电压值，直到绝缘油被击穿或升压达到测试电压的大值，从而可以测得绝缘油的介电强度。

4、功能描述

仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。

主要特点

1、彩色触摸屏幕，操作更简洁方便，更人性化。

2、仪器采用大容量单片机控制，工作稳定可靠。

3、仪器独特的高压端采样以及先进的电路设计，使高压端的线性输出误差更小，使测量结果更加准确。

4、仪器内设宽范围看门狗电路杜绝了死机现象。

5、仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生。

6、仪器内部具有过流、过压、短路等保护等功能，并且具有强的抗干扰能力，电磁兼容性好。

7、便携式结构，易于移动，户内外使用均很方便。

8、仪器为大屏幕触摸操作方式，自带存储功能，操作简单方便。

主要技术参数

1、测量范围：0～80KV

2、分 辨 率：0.1KV

3、电压畸变率：＜1%

4、升压速度：2.0～3.5KV/s（可调）

5、准 确 度：±(2％+2字)

6、显示方式：大屏幕触摸LCD液晶屏

7、静放时间：15min（可调）

8、升压间隔：5min（可调）

9、升压次数：1～6次（可选）

10、升压器容量：1.5KVA

11、电极间距：2.5mm

12、环境温度：0～45℃

13、环境湿度：＜85%RH

14、供电电源：AC220±22V、50±1Hz

15、额定功率：200W

16、外形尺寸：330×310×320mm

17、仪器重量：26Kg

选型指南

1、可选择单杯、三杯、六杯介电强度测定仪

2、可选择自动测定仪

3、可选择高端测定仪，能够接入实验室信息管理系统LIMS
