产品概述

1、适用标准

本采样机依据国家标准GB474-96《煤样的制备方法》和GB475-96《商品煤样采取方法》等设计研发制造。

2、应用领域

主要用于冶金、电力、煤炭、化工等各行业和领域生产过程中，在皮带输送机的头部/中部安装自动取样机，由PLC控制定时定量取样、制样、集样、弃料返回至主皮带，整个工作过程全部自动完成。

3、工作原理

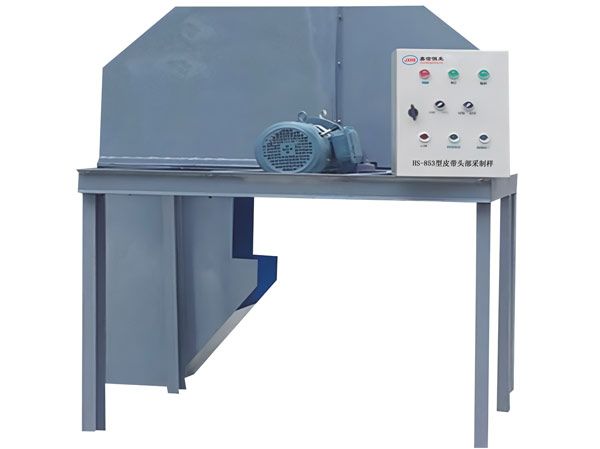

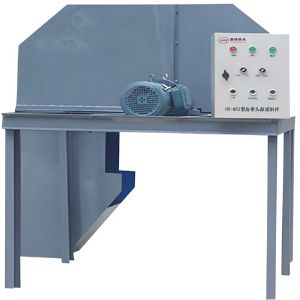

皮带头部自动采样制样机上从皮带端部下落的物料流中全断面截取物料的采样设备，它是由制动电机、减速机、采样小车、接近开关、钢结构支架及防护罩等组成。

4、功能描述

主要由皮带头部/中部自动取样机、振动给料装置、破碎机、电动缩分器、圆盘集料器、弃料提升机、可编程控制器和电气控制柜等组成，也可实现远程控制。

主要特点

1、皮带头部采样机安装在皮带端部。使用皮带宽度范围广泛。断面截取、所取试样均匀、定时、连续。

2、皮带头部采样机机身较宽，更类似于正方体，其内部的采样头是旋转的接料采样漏斗。适用皮带宽度为500 - 2200mm，适用物料标称粒度≤150mm，经过改造物料标称粒度可达250mm（部分经过改造的系统采样粒度可达400mm）。

3、消除人为因素对物料的影响，能提供客观准确的化验分析样品，使结果具有科学性、代表性。

4、自动、手动皆可操作，减轻工人劳动强度、保证人身安全。设备安装方便、操作简单、运行可靠。

5、皮带头部采样机通过接料的方式进行采样，漏斗按照预定程序进行旋转，当旋转到适当位置时，通过接取的方式让物料下落到采样漏斗，能全断面截取物料。

6、皮带头部采样机：是一种快捷、简单、可靠、经济的采样设备，被广泛用于冶金、电力、矿山、煤炭、化工、建材、粮库、港口等行业和部门。

主要技术参数

1、宽度范围：400-2000mm

2、安装方式：落地式安装

3、控制模式：PLC控制

4、环境温度：0～90℃

5、取样电动机：2KW

6、适用物料取样粒度：≤80mm

7、适用物料取样水分：≤18%

8、适应皮带宽度：800mm

9、每次采样量：0-10公斤可调

10、通讯接口：RS232/RS485

11、存储数据：10000条

12、存储周期：12个月

13、环境湿度：95%

14、工作电压：AC220V

15、装置重量：200Kg

16、装置尺寸：定制

选型指南

1、可选高 级和中级配置方案。

2、可选智能化管理系统软件。

3、凭借先进的RS485接口与MODBUS-RTU通讯协议。

4、可接入PLC、DCS、组态软件及DTU等设备。
