绝缘油体积电阻率是评价绝缘油绝缘性能的指标之一，其数值反映绝缘油在直流电场下的导电能力。DL/T 421-2009《电力用油体积电阻率测定法》是绝缘油体积电阻率测定的方法标准，规定了测定方法、电极杯参数、温控精度、测试电压等要求。标准对电极杯的技术要求包括：三端电极结构、电极间距2.0mm、空杯电容30.0±1pF、空杯绝缘电阻＞3.0×10¹²Ω；温控精度要求±0.5℃；测试电压500V。北京嘉信恒生环保科技有限公司（以下简称“北京嘉信”）依据DL/T 421-2009设计的HS-6070DZ型体积电阻率测定仪，可用于电力、化工、石油等行业绝缘油体积电阻率的分析测定。


一、标准概览：DL/T 421-2009的发布背景与适用范围

DL/T 421-2009《电力用油体积电阻率测定法》由电力行业标准制定机构发布，于2009年实施，适用于绝缘油、抗燃油等电力用油体积电阻率的测定。

该标准的发布，使绝缘油体积电阻率测定有了统一的方法依据。标准规定了绝缘油体积电阻率的测定方法，包括测定原理、仪器与材料、试验步骤、结果计算等内容。标准适用于未使用和已使用的矿物绝缘油、合成绝缘油及抗燃油等电力用油体积电阻率的测定。

DL/T 421-2009对体积电阻率测定仪的技术要求主要体现在三个层面：电极系统、温度控制系统和电气测量系统。仪器选型时，应首先确认各项技术指标是否满足标准规定。

二、电极杯要求解读：三端电极、2.0mm间距、空杯参数

DL/T 421-2009对电极杯的结构和参数提出了明确要求，这是标准解读的要点。

（一）电极类型：三端电极结构

标准规定体积电阻率测定应采用三端电极结构。三端电极由高压电极、测量电极和屏蔽电极组成，其设计可消除表面泄漏电流对测量结果的影响。测量时，高压电极施加测试电压，测量电极收集电流信号，屏蔽电极用于消除表面泄漏电流，测量结果反映的是绝缘油本体的体积电阻率。

（二）电极间距：2.0mm

标准规定电极间距为2.0mm。电极间距偏差会导致电场分布变化，进而影响体积电阻率的测定结果。电极间距的准确性依赖加工精度，选型时可关注电极杯的加工工艺和质量控制。

（三）空杯电容：30.0±1pF

空杯电容是电极杯的固有参数，其数值反映电极杯的几何结构和尺寸精度。标准规定空杯电容为30.0±1pF。空杯电容的偏差会影响体积电阻率的计算准确度，仪器出厂时应对空杯电容进行标定。

（四）空杯绝缘电阻：＞3.0×10¹²Ω

空杯绝缘电阻是电极杯自身绝缘性能的指标。若空杯绝缘电阻不足，在测定过程中会引入泄漏电流，使测量结果偏小。标准规定空杯绝缘电阻＞3.0×10¹²Ω。选型时，空杯绝缘电阻是判断电极杯质量的一项指标。

三、温控精度与测试电压：另外两项技术要求

除电极杯参数外，DL/T 421-2009对温控精度和测试电压也作出了规定。

（一）温控精度：±0.5℃

绝缘油体积电阻率与温度相关。标准规定测定可在20℃、40℃、70℃、90℃等温度下进行，并要求温控精度为±0.5℃。

温控精度不足会导致测定温度偏离设定值，引入测量误差。绝缘油在电力设备中实际运行温度通常高于常温，高温下的体积电阻率测定结果接近设备实际运行状态。可升温至90℃的仪器，可用于高温条件下绝缘油体积电阻率的测定。

（二）测试电压：500V

标准规定测试电压为直流500V。稳定且纹波系数小的直流电压源是测量准确度的条件之一。测试电压的稳定性和准确性直接影响体积电阻率的测定结果。

四、HS-6070DZ：各项技术指标对照标准逐项验证

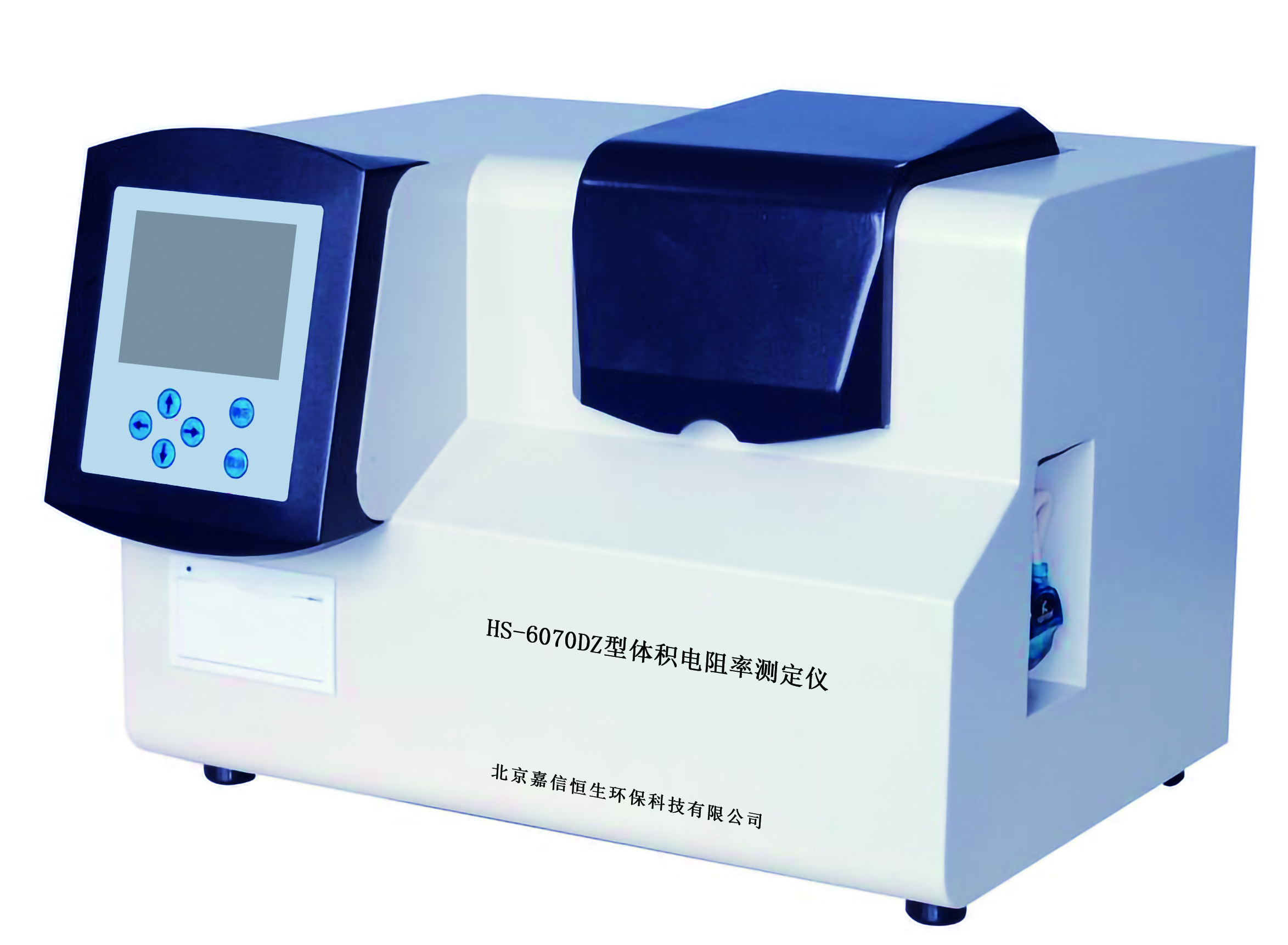

北京嘉信推出的HS-6070DZ型体积电阻率测定仪，依据DL/T 421-2009设计，以下逐项对照标准要求进行验证。

（一）电极杯参数对照

HS-6070DZ型体积电阻率测定仪电极杯采用三端电极、内外电极双控温结构。电极材料为特殊钢，绝缘材料为聚四氟。电极间距2.0mm，空杯电容30.0±1pF，空杯绝缘电阻＞3.0×10¹²Ω。上述参数均满足DL/T 421-2009对电极杯的技术要求。

（二）温控精度与测试电压对照

HS-6070DZ型体积电阻率测定仪温控精度±0.5℃，满足标准对温控精度的要求。可升温至90℃，用于高温条件下绝缘油体积电阻率的测定。测试电压500V，满足标准规定的测试电压要求。

（三）测量范围对照

HS-6070DZ型体积电阻率测定仪测试范围覆盖1.0×10⁶至1.0×10¹³Ω·m，可满足新绝缘油和运行中绝缘油体积电阻率的检测需求。分辨率0.1×10⁵Ω·m。
